Inicio » Equipos y herramientas de producción de llantas de acero » Máquina laminadora
Vídeo de productos

Máquina laminadora

Consulta

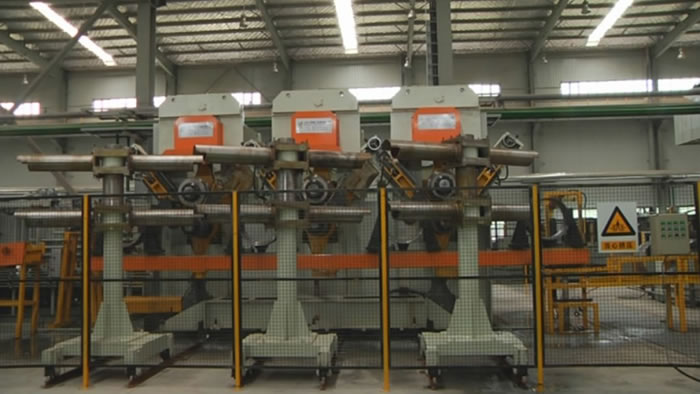

Esta máquina laminadora es una máquina de producción de llantas que se utiliza para el laminado simétrico o asimétrico de llantas de acero. Este equipo de laminado está formado por la máquina principal, el sistema de transmisión hidráulico, el sistema neumático, el sistema de control PLC y el sistema de lubricación.

Normalmente, las líneas de producción de llantas pequeñas y grandes llevan a cabo 3 procesos para completar el perfilado de llantas. Cada proceso incorpora una laminadora. Sin embargo, la línea ultra grande completa el laminado de llantas a través de 4 procesos. El cuarto proceso consiste en presionar la prensa de rodillo en un patrón no deslizante.

Imágenes de referencia del proceso

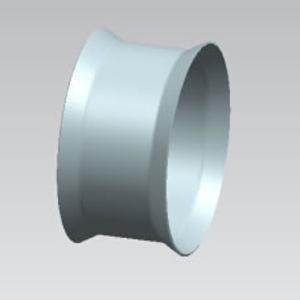

  • 1r Proceso: Laminado

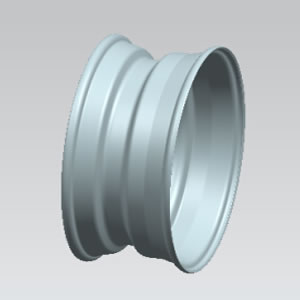

  • 2º Proceso: Laminado

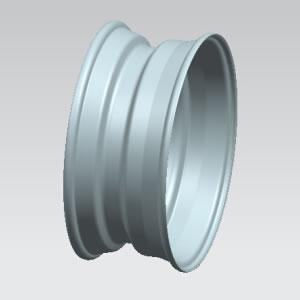

  • 3r Proceso: Laminado

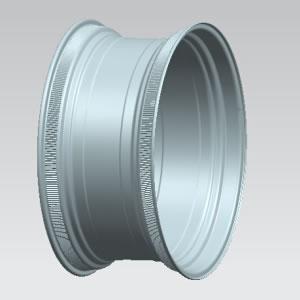

  • 4º Proceso: Laminado de patrones antideslizantes

Características principales de la laminadora
1. Las matrices de conformado de esta laminadora de llantas cuentan con un diseño fácil de desmontar que garantiza el cambio rápido de la matriz y controla el proceso de cambio para que solo dure 30 minutos.
2. Las líneas de producción de llantas pequeñas incorporan 3 laminadoras que comparten una unidad de mecanismos de carga y descarga. Estos sistemas realizan 3 procesos en 4 estaciones, lo que ayuda a ahorrar tiempo y mejora la eficiencia de producción.
3. El diseño partido de la unidad de carga y descarga y la máquina principal ofrecen un funcionamiento automático o manual.
4. Las matrices de laminado pueden ser simétricas o asimétricas.
5. Los ejes superiores e inferiores funcionan a través de un accionamiento hidráulico. Durante el perfilado de llantas, la velocidad de rotación de los rodillos superiores e inferiores se ajusta automáticamente.
6. Puede ajustar los ejes en ángulos de inclinación y direcciones axiales. Esto hace que cada pieza de la superficie del rodillo esté uniformemente presionado, lo que garantiza una alta precisión.
7. Puede regular el espacio entre el eje superior e inferior y la velocidad de alimentación.
8. Puede ajustar el recorrido del riel guía lateral.

  • Dispositivo opcional para el cambio rápido de matrices

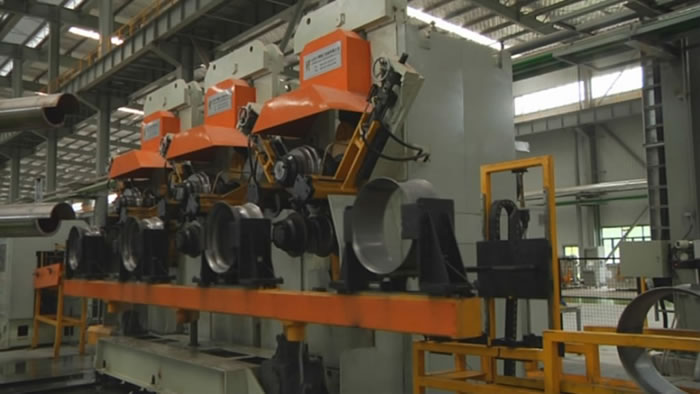

  • Mecanismo de carga y descarga automático con un diseño de tres procesos y cuatro estaciones
Parámetros técnicos principales
Nº Especificaciones Valores
1 Modelo GX-23/300 GX-45/600 GX-48/800
2 Fuerza de laminado 230KN 400KN 500KN
3 Potencia del motor del sistema hidráulico 62.5Kw 82.5Kw 165Kw
4 Longitud del molde en el eje 350mm 670mm 900mm
5 Velocidad del eje superior e inferior 220r/min 200r/min 200r/min
6 Diámetro y material del eje 40Cr, 140mm 40Cr, 200mm 40Cr, 220mm
7 Espacio entre el eje superior e inferior 240~380mm 340~480 380~520
8 Recorrido del eje inferior 140mm 140mm 140mm
9 Velocidad de alimentación del eje inferior 2~10mm/s 2~10mm/s 2~10mm/s
10 Ángulo de inclinación del eje inferior -0.35 ° ~0.17 ° ±0.35° ±0.35°
11 Rodillo guía lateral (Lineal) Recorrido 100mm 140mm 160mm
Recorrido ajustable 50mm 50mm 50mm
12 Diámetro máximo del rodillo guía 200mm 220mm 240mm
13 Voltaje de entrada nominal 380V 380V 380V
14 Corriente de entrada nominal 62.5Kw 82.5Kw 165Kw
15 Sección de los cables eléctricos (cobre) Unipolar 70mm2 (3+2) Unipolar 90mm2 (3+2) Unipolar 180mm2 (3+2)
16 Consumo de agua de refrigeración 2000L /h 3000L /h 4000L /h
Modelo: GX-23/300

Fuerza de laminado: 230KN

Potencia del motor del sistema hidráulico: 62.5Kw

Longitud del molde en el eje: 350mm

Velocidad del eje superior e inferior: 220r/min

Diámetro y material del eje: 40Cr, 140mm

Espacio entre el eje superior e inferior: 240~380mm

Recorrido del eje inferior: 140mm

Velocidad de alimentación del eje inferior: 2~10mm/s

Ángulo de inclinación del eje inferior: -0.35 ° ~0.17 °

Rodillo guía lateral (Lineal) Recorrido: 100mm (50mm Recorrido ajustable)

Diámetro máximo del rodillo guía: 200mm

Voltaje de entrada nominal: 380V

Corriente de entrada nominal: 62.5Kw

Sección de los cables eléctricos (cobre): Unipolar 70mm2 (3+2)

Consumo de agua de refrigeración: 2000L /h

Modelo: GX-45/600

Fuerza de laminado: 400KN

Potencia del motor del sistema hidráulico: 82.5Kw

Longitud del molde en el eje: 670mm

Velocidad del eje superior e inferior: 200r/min

Diámetro y material del eje: 40Cr, 200mm

Espacio entre el eje superior e inferior: 340~480

Recorrido del eje inferior: 140mm

Velocidad de alimentación del eje inferior: 2~10mm/s

Ángulo de inclinación del eje inferior: ±0.35°

Rodillo guía lateral (Lineal) Recorrido: 140mm (50mm Recorrido ajustable)

Diámetro máximo del rodillo guía: 220mm

Voltaje de entrada nominal: 380V

Corriente de entrada nominal: 82.5Kw

Sección de los cables eléctricos (cobre): Unipolar 90mm2 (3+2)

Consumo de agua de refrigeración: 3000L /h

Modelo: GX-48/800

Fuerza de laminado: 500KN

Potencia del motor del sistema hidráulico: 165Kw

Longitud del molde en el eje: 900mm

Velocidad del eje superior e inferior: 200r/min

Diámetro y material del eje: 40Cr, 220mm

Espacio entre el eje superior e inferior: 380~520

Recorrido del eje inferior: 140mm

Velocidad de alimentación del eje inferior: 2~10mm/s

Ángulo de inclinación del eje inferior: ±0.35°

Rodillo guía lateral (Lineal) Recorrido: 160mm (50mm Recorrido ajustable)

Diámetro máximo del rodillo guía: 240mm

Voltaje de entrada nominal: 380V

Corriente de entrada nominal: 165Kw

Sección de los cables eléctricos (cobre): Unipolar 180mm2 (3+2)

Consumo de agua de refrigeración: 4000L /h
