Máquina para soldar a tope

Consulta

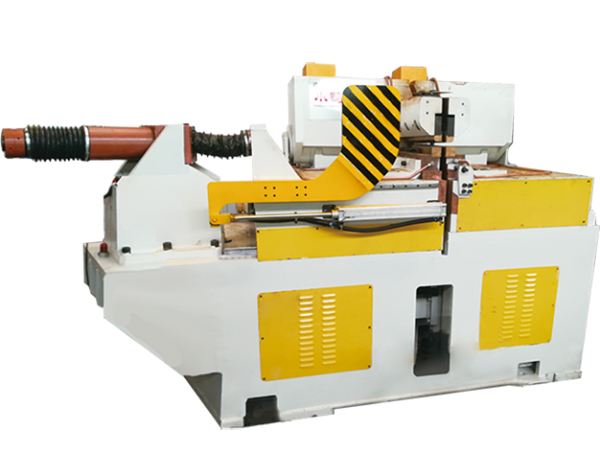

La máquina para soldar a tope AC es un equipo para soldar indispensable para las líneas de producción de llantas. Se utiliza para soldar las llantas de acero cuando la junta de soldadura esté aplanada. El equipo de soldadura a tope está compuesto por una máquina de soldadura por chispa, un sistema eléctrico y un sistema hidráulico. El sistema hidráulico es el que acciona los procesos de sujeción de la pieza, soldadura y eliminación de escoria de soldadura. Asimismo, es posible configurar los parámetros de soldadura a través de la pantalla táctil y el manipulador se puede seleccionar para transferir la pieza de trabajo en la línea de producción de llantas para vehículos de pasajeros.

Imágenes de referencia del proceso

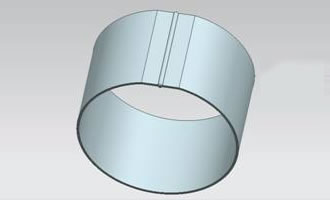

  • Aplanado de la junta soldada

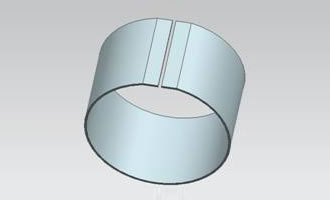

  • Soldadura a tope por chispa

Características principales de la máquina de soldadura
1. La pinza de soldadura está equipada con una rasqueta en la mordaza que elimina automáticamente la escoria de soldadura; esto facilita el uso.
2. La corriente de soldadura ajustable de múltiples etapas es perfecta para la soldadura de llantas de diferentes especificaciones.
3. Esta máquina para soldar AC utiliza electrodos de cobre que destacan por su gran conductividad, alta calidad de soldadura e índice de rechazo inferior a 0,5%.
4. El sistema hidráulico de la máquina para soldar a tope se caracteriza por su estructura compacta. Cuenta con una servoválvula y una bomba hidráulica resistentes al polvo.
5. El equipo de soldadura a tope por chispa ofrece la función de operación manual o automática.
6. Todos los componentes eléctricos de esta máquina para soldar cuentan con una conexión integrada; esto facilita la instalación y mantenimiento.
7. El diseño de la estructura del torno de soldadura garantiza la alta intensidad y precisión de soldadura.
8. La máquina de producción de llantas puede estar equipada con una cinta transportadora automática que se utiliza para limpiar la escoria en la parte inferior de la soldadora a tope.

Parámetros principales del equipo de soldadura
Nº Parámetros principales Valores
1 Modelo UNV-630 UNV-800 UNV-1000 UNV-1600
2 Voltaje de entrada nominal del circuito principal AC 380V/1 fase AC 380V/1 fase AC 380V/1 fase AC 380V/1 fase
3 Voltaje de entrada nominal del circuito de control AC 380V/3fases/50Hz AC 380V/3fases/50Hz AC 380V/3fases/50Hz AC 380V/3fases/50Hz
4 Voltaje secundario 6.55V a 11.8V 8.8V a 14.6V 8.8V a 14.6V 8.8Vto19.6V
5 　 Voltaje de la válvula solenoide 　 DC 24V DC 24V DC 24V DC 24V
YV11, YV12 @AC 220V YV11, YV12 @AC 220V YV11, YV12 @AC 220V YV11, YV12 @AC 220V
6 Potencia de entrada total 630KVA 825KVA 1050KVA 1610KVA
7 Potencia nominal al 50% del factor de utilización del transformador 600KVA 800KVA 1000KVA 1600KVA
8 Fuerza de recalcado máxima 280KN 320KN 320KN 400KN
9 Fuerza de fijación máxima 650KN 650KN 650KN 650KN
10 Área transversal de soldadura máxima 3200mm2 3500mm2 4000mm2 6000mm2
11 Ancho máximo de la banda de llanta 350mm 410mm 500mm 800mm
12 Grosor máximo de la banda de llanta 4.5mm 8mm 10mm 13mm
13 Diámetro mínimo de la llanta soldada 250mm 400mm 400mm 500mm
14 Índice de flujo del agua de refrigeración 4500L/H 4500L/H 5000L/H 6000L/H
15 Presión del agua de refrigeración 0.2~0.4MPa 　 0.2~0.4MPa 　 0.2~0.4MPa 　 0.2~0.4MPa 　
16 Temperatura del agua de refrigeración ≤20℃ 　 ≤20℃ 　 ≤ 20℃ 　 ≤20℃ 　
17 Índice de rechazo ≤0.5% ≤ 0.5% ≤ 0.5% ≤ 0.5%
Modelo: UNV-630

Voltaje de entrada nominal del circuito principal: AC 380V/1 fase

Voltaje de entrada nominal del circuito de control: AC 380V/3fases/50Hz

Voltaje secundario: 6.55V a 11.8V

Voltaje de la válvula solenoide: DC 24V；YV11, YV12 @AC 220V

Potencia de entrada total: 630KVA

Potencia nominal al 50% del factor de utilización del transformador: 600KVA

Fuerza de recalcado máxima: 280KN

Fuerza de fijación máxima: 650KN

Área transversal de soldadura máxima: 3200mm2

Ancho máximo de la banda de llanta: 350mm

Grosor máximo de la banda de llanta: 4.5mm

Diámetro mínimo de la llanta soldada: 250mm

Índice de flujo del agua de refrigeración: 4500L/H

Presión del agua de refrigeración: 0.2~0.4MPa

Temperatura del agua de refrigeración: ≤20℃ 　

Índice de rechazo: ≤0.5%

Modelo: UNV-800

Voltaje de entrada nominal del circuito principal: AC 380V/1 fase

Voltaje de entrada nominal del circuito de control: AC 380V/3fases/50Hz

Voltaje secundario: 8.8V a 14.6V

Voltaje de la válvula solenoide: DC 24V；YV11, YV12 @AC 220V

Potencia de entrada total: 825KVA

Potencia nominal al 50% del factor de utilización del transformador: 800KVA

Fuerza de recalcado máxima: 320KN

Fuerza de fijación máxima: 650KN

Área transversal de soldadura máxima: 3500mm2

Ancho máximo de la banda de llanta: 410mm

Grosor máximo de la banda de llanta: 8mm

Diámetro mínimo de la llanta soldada: 400mm

Índice de flujo del agua de refrigeración: 4500L/H

Presión del agua de refrigeración: 0.2~0.4MPa

Temperatura del agua de refrigeración: ≤20℃

Índice de rechazo：≤ 0.5%

Modelo: UNV-1000

Voltaje de entrada nominal del circuito principal: AC 380V/1 fase

Voltaje de entrada nominal del circuito de control: AC 380V/3fases/50Hz

Voltaje secundario: 8.8V a 14.6V

Voltaje de la válvula solenoide: DC 24V；YV11, YV12 @AC 220V

Potencia de entrada total: 1050KVA

Potencia nominal al 50% del factor de utilización del transformador: 1000KVA

Fuerza de recalcado máxima: 320KN

Fuerza de fijación máxima: 650KN

Área transversal de soldadura máxima: 4000mm2

Ancho máximo de la banda de llanta: 500mm

Grosor máximo de la banda de llanta: 10mm

Diámetro mínimo de la llanta soldada: 400mm

Índice de flujo del agua de refrigeración: 400mm

Presión del agua de refrigeración: 0.2~0.4MPa

Temperatura del agua de refrigeración: ≤ 20℃

Índice de rechazo：≤ 0.5%

Modelo: UNV-1600

Voltaje de entrada nominal del circuito principal: AC 380V/1 fase

Voltaje de entrada nominal del circuito de control: AC 380V/3fases/50Hz

Voltaje secundario: 8.8V a 19.6V

Voltaje de la válvula solenoide: DC 24V ；YV11, YV12 @AC 220V

Potencia de entrada total: 1610KVA

Potencia nominal al 50% del factor de utilización del transformador: 1600KVA

Fuerza de recalcado máxima: 400KN

Fuerza de fijación máxima: 650KN

Área transversal de soldadura máxima: 6000mm2

Ancho máximo de la banda de llanta: 800mm

Grosor máximo de la banda de llanta: 13mm

Diámetro mínimo de la llanta soldada: 500mm

Índice de flujo del agua de refrigeración: 6000L/H

Presión del agua de refrigeración: 0.2~0.4MPa

Temperatura del agua de refrigeración: ≤20℃

Índice de rechazo：≤ 0.5%
