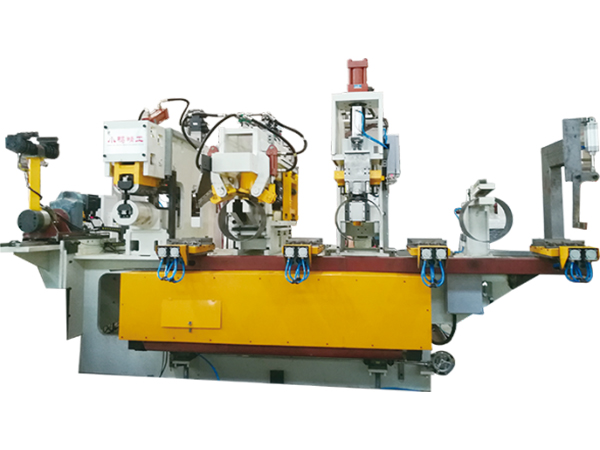

Equipo de desbarbado, aplanado y corte de extremos

Consulta

El equipo de desbarbado, aplanado y corte de extremos es una máquina para producción de rines esencial que sirve para procesar juntas de soldadura.

Funciones de cada unidad
1. La desbarbadora, también conocida como máquina de desbarbado, se utiliza para eliminar la escoria de soldadura en las superficies internas y externas de la junta de soldadura.
2. La aplanadora de soldadura refuerza la junta de soldadura después de la eliminación la escoria.
3. La máquina de corte de extremos se utiliza para cortar el exceso de material en ambos extremos de la junta de soldadura.

Imágenes de referencia del proceso

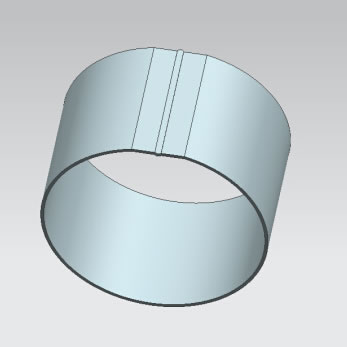

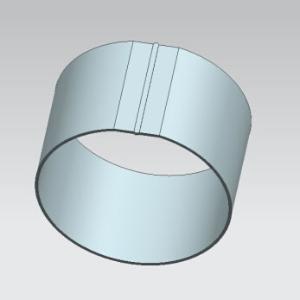

  • Desbarbado

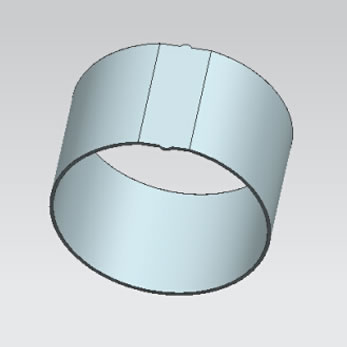

  • Aplanado

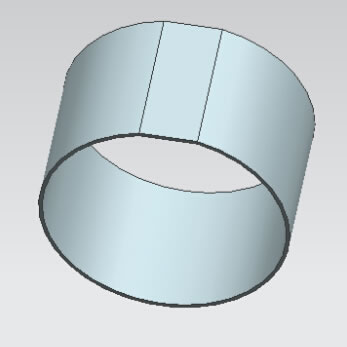

  • Corte de extremos

Características principales
1. Este equipo de producción de rines destaca por su diseño de una pieza y cuenta con un sistema hidráulico que reduce el número de operarios necesarios.
2. El mecanismo de alimentación y descarga automático se caracteriza por el diseño de 3 procesos y 4 estaciones, lo que facilita el transporte de la pieza de trabajo y garantiza un alto rendimiento de producción.
3. Los dispositivos de alimentación y descarga son piezas opcionales que destacan por su diseño partido; esto facilita el cambio de manual a automático y viceversa.
4. La cortadora y la matriz de esta máquina de producción de llantas de acero son fáciles de desmontar, lo que permite un cambio rápido de la matriz y cambio de producción de llantas de diferentes especificaciones.

Parámetros principales de la máquina de desbarbado, aplanado y corte de extremos
No. Especificaciones Valores
1 Especificaciones de la máquina principal Desbarbadora BZJ-500B BZJ-600B BZJ-800B
Aplanadora GYJ-500G GYJ-600G GYJ-800G
Máquina de corte de extremos DQJ-500G DQJ-600G DQJ-800G
2 Fuente de alimentación AC 380V/3fases/50Hz AC 380V/3fases/50Hz AC 380V/3fases/50Hz
3 Potencia de entrada nominal 37KVA 45KVA 55KVA
4 Fuerza de fijación máxima para desbarbado 6 toneladas 9 toneladas 12 toneladas
5 Fuerza máxima de desbarbado 6 toneladas 9 toneladas 12 toneladas
6 Fuerza de fijación máxima para aplanado 6 toneladas 9 toneladas 12 toneladas
7 Fuerza máxima de aplanado 6 toneladas 9 toneladas 12 toneladas
8 Fuerza máxima de corte 28 toneladas 40 toneladas 53 toneladas
9 Diámetro del pistón hidráulico de corte 125mm 200mm 220mm
10 Presión del sistema hidráulico 12Mpa 12MPa 14Mpa
11 Grosor máximo de la banda de llanta 5mm 8mm 13mm
12 Ancho de la banda de llanta 220mm ~350mm 300mm ~500mm 450mm ~800mm
13 Diámetro de la llanta 280mm ~450mm 400mm ~650mm 600mm ~1000mm
Especificaciones de la máquina principal: Desbarbadora (BZJ-500B), Aplanadora (GYJ-500G), Máquina de corte de extremos (DQJ-500G)

Fuente de alimentación: AC 380V/3fases/50Hz

Potencia de entrada nominal: 37KVA

Fuerza de fijación máxima para desbarbado: 6 toneladas

Fuerza máxima de desbarbado: 6 toneladas

Fuerza de fijación máxima para aplanado: 6 toneladas

Fuerza máxima de aplanado: 6 toneladas

Fuerza máxima de corte: 28 toneladas

Diámetro del pistón hidráulico de corte: 125mm

Presión del sistema hidráulico: 12Mpa

Grosor máximo de la banda de llanta: 5mm

Ancho de la banda de llanta: 220mm ~350mm

Diámetro de la llanta: 280mm ~450mm

Especificaciones de la máquina principal: Desbarbadora (BZJ-600B), Aplanadora (GYJ-600G), Máquina de corte de extremos (DQJ-600G)

Fuente de alimentación: AC 380V/3fases/50Hz

Potencia de entrada nominal: 45KVA

Fuerza de fijación máxima para desbarbado: 9 toneladas

Fuerza máxima de desbarbado: 9 toneladas

Fuerza de fijación máxima para aplanado: 9 toneladas

Fuerza máxima de aplanado: 9 toneladas

Fuerza máxima de corte: 40 toneladas

Diámetro del pistón hidráulico de corte: 200mm

Presión del sistema hidráulico: 12MPa

Grosor máximo de la banda de llanta: 8mm

Ancho de la banda de llanta: 300mm ~500mm

Diámetro de la llanta: 400mm ~650mm

Especificaciones de la máquina principal: Desbarbadora (BZJ-800B), Aplanadora (GYJ-800G), Máquina de corte de extremos (DQJ-800G)

Fuente de alimentación: AC 380V/3fases/50Hz

Potencia de entrada nominal: 55KVA

Fuerza de fijación máxima para desbarbado: 12 toneladas

Fuerza máxima de desbarbado: 12 toneladas

Fuerza de fijación máxima para aplanado: 12 toneladas

Fuerza máxima de aplanado: 12 toneladas

Fuerza máxima de corte: 53 toneladas

Diámetro del pistón hidráulico de corte: 220mm

Presión del sistema hidráulico: 14Mpa

Grosor máximo de la banda de llanta: 13mm

Ancho de la banda de llanta: 450mm ~800mm

Diámetro de la llanta: 600mm ~1000mm
